Проектирование роботизированных комплексов — инженерная основа любого внедрения: до закупки оборудования нужно понять, как робот впишется в линию, какой такт достижим и какие риски снимаются на бумаге и в цифровой модели. Без этого этапа бюджет и сроки на монтаже почти всегда разъезжаются с первоначальным планом.
Ниже — что входит в инжиниринг роботизации, какие исходные данные нужны до старта, этапы проектирования РТК, как проверяют решение до монтажа, какие документы получает заказчик и от чего зависит стоимость проектных работ.
Цифры по срокам — ориентиры; итог зависит от сложности операции и готовности исходных данных на старте проекта.
Проектирование охватывает не только выбор модели манипулятора. В состав работ обычно входят:
Результат проектирования — не «красивая схема», а согласованный пакет решений, по которому можно заказывать оборудование, изготавливать оснастку и планировать монтаж без сюрпризов на площадке.
Отдельно фиксируют границы: что делает интегратор в рамках проекта, что остаётся на стороне заказчика (подготовка площадки, доработка подачи, согласования с эксплуатацией).
На раннем этапе полезно согласовать критерии успеха: какой такт считается достигнутым, как измеряют брак, какие простои допустимы при переналадке. Эти параметры потом попадают в протокол приёмки на пуске.
Чем полнее входной пакет, тем точнее проект и меньше итераций в середине работ. Минимальный набор:
Без образцов продукции проект захвата остаётся теоретическим. Без данных по такту сложно обосновать тип робота и конфигурацию ячейки. Заказчик, который собирает пакет заранее, сокращает календарь проекта на недели.
Если номенклатура широкая, в исходные данные включают крайние варианты по массе и габаритам — не только «типовой» SKU. Для пищевого производства добавляют требования к мойке, материалам захвата и зоне установки.
Полезно приложить видео текущей операции: по записи видно микропаузы, ручные подправки изделия и реальную скорость, которую редко фиксируют в письменном регламенте. Это ускоряет анализ на стороне интегратора.
Типовая последовательность этапов проектирования роботизированных комплексов — ниже. В договоре этапы могут объединяться или детализироваться иначе, но логика сохраняется.
Между этапами обычно стоят контрольные точки: заказчик видит промежуточный результат и может внести замечания до того, как инженеры уйдут в детальную проработку оснастки и закупочную спецификацию. Это снижает риск дорогостоящих изменений на финальной стадии.
Инженеры разбирают текущий процесс: откуда поступает изделие, какие операции выполняет человек, где теряется время и качество. Фиксируют габаритные и технологические ограничения: высота потолка, колонны, соседнее оборудование, требования к доступу для обслуживания.
На этом этапе отсекают нереалистичные ожидания — например, такт, который физически не достижим при данной подаче, или установку робота без места под ограждение.
Фиксируют также «человеческий» фактор: кто сейчас выполняет операцию, какие действия нельзя автоматизировать без изменения схемы линии, какие проверки качества останутся у оператора после запуска робота.

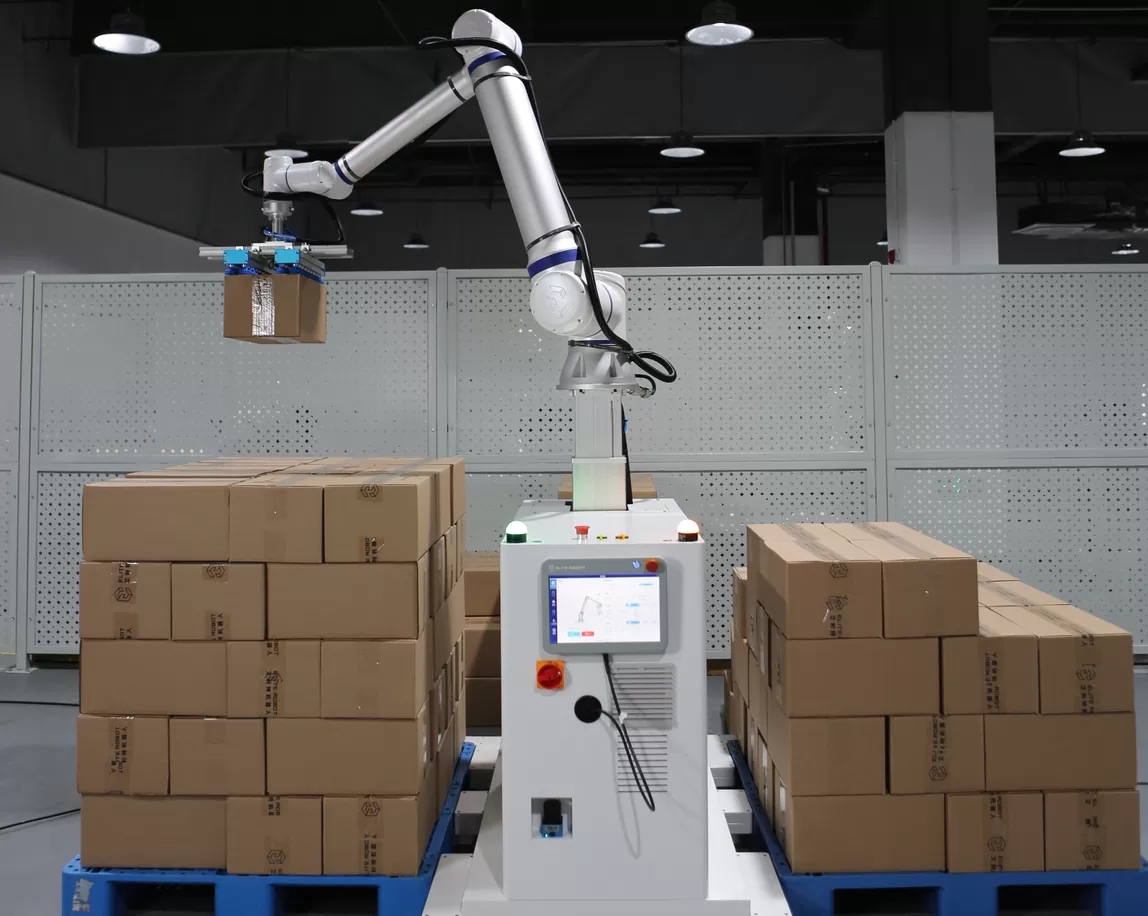

Компоновку ячейки проверяют в 3D: расположение робота, оснастки, ограждений, конвейера. Моделирование роботизированного комплекса показывает зоны досягаемости, возможные коллизии и сервисные зоны до изготовления металлоконструкций.
Цифровой двойник роботизированной ячейки на этом уровне — не полная копия завода, а рабочая модель участка для проверки траекторий, времени цикла и удобства обслуживания. Для сложных траекторий прогоняют виртуальную отработку программ с учётом габаритов реального изделия.
3D-модель используют на согласованиях с производством и охраной труда: видно расположение ограждений, дверей, кнопок сброса и зон обслуживания без выезда на площадку с монтажной бригадой.
При необходимости в модель включают соседнее оборудование и транспортные пути персонала — так проще оценить, не перекрывает ли новая ячейка доступ к узлам, которые обслуживают ежедневно.

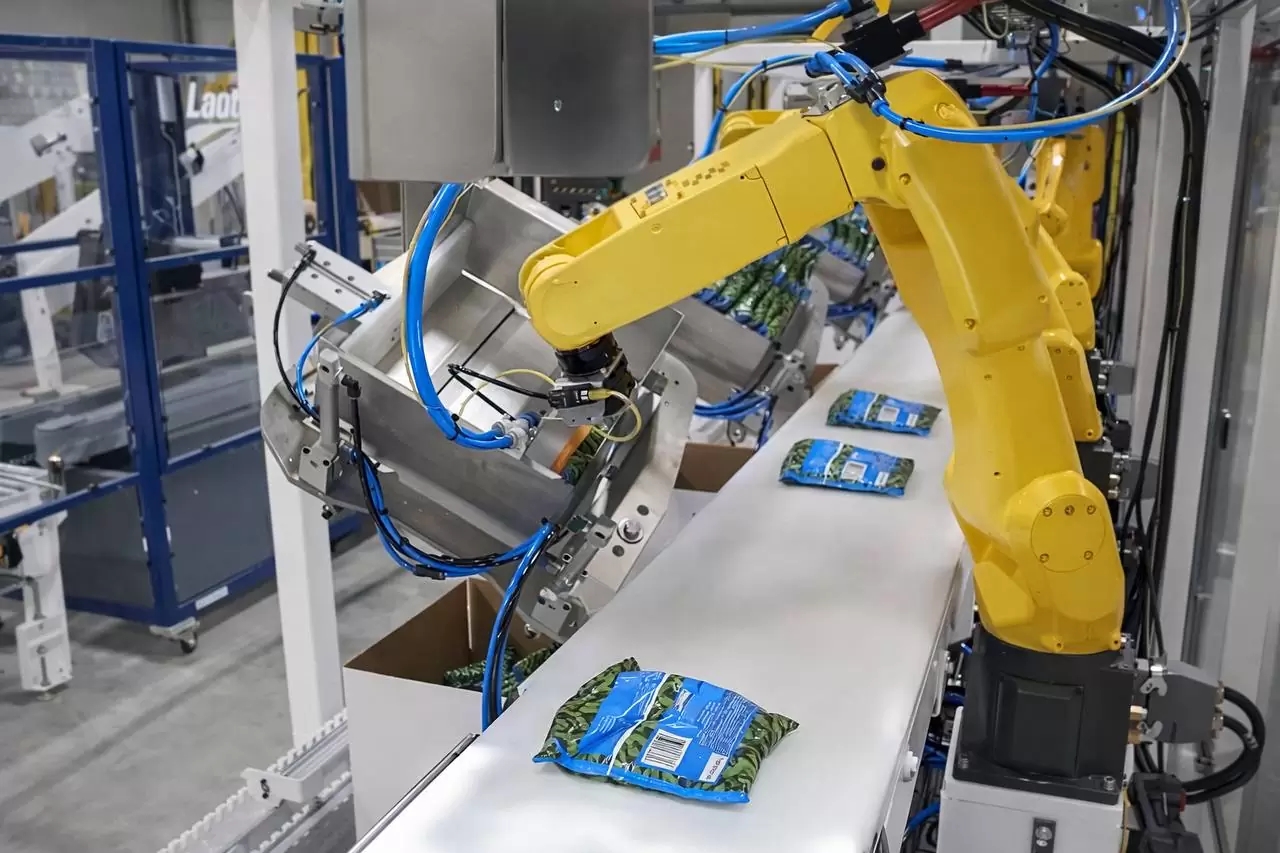

По результатам моделирования выбирают тип и класс манипулятора, схему захвата, датчики, системы безопасности. Подбор оснастки для робота идёт параллельно с траекторией: вакуум, механический захват, комбинированные схемы — в зависимости от поверхности, массы и требований к переналадке.
Формируют спецификацию с альтернативами, если есть несколько рабочих конфигураций с разным бюджетом или сроком поставки.
Для операций с несколькими форматами упаковки в проекте закладывают смену инструмента или быструю переналадку захвата: время на смену включают в расчёт цикла, иначе фактический такт на линии окажется выше расчётного.
Описывают ограждения, блокировки, режимы доступа в ячейку, сценарии аварийного останова. Параллельно проектируют логику обмена с PLC: разрешение цикла, сброс, сигналы готовности, учёт пауз линии.
Без согласованной логики управления даже корректно смонтированный робот не стыкуется с производством — этот блок закладывают в проект, а не «доделывают на пуске».
В проекте описывают режимы: автоматический цикл, пошаговый, ручной, аварийный останов, возврат в исходное. Для каждого — кто инициирует переход и какие сигналы при этом обмениваются с линией.
Проверка до монтажа снижает риск дорогих переделок. Используют:
Если на симуляции цикл не укладывается в план, корректируют оснастку, траекторию или требования к входному потоку ещё до заказа оборудования. Это дешевле, чем менять захват после монтажа на заводе.
Отдельно проверяют сценарии сбоя: что происходит при потере вакуума, при смещении коробки на конвейере, при аварийной остановке линии. Логика реакции робота и линии должна быть описана в проекте, а не выясняться на пуске.
Для критичных проектов закладывают промежуточную приёмку проектной документации: заказчик подписывает согласованную компоновку и перечень KPI до перехода к закупке.
Если на стенде проверяют захват, фиксируют условия испытания: тип упаковки, скорость подачи, температура — чтобы результаты на площадке были сопоставимы с протоколом проекта.
Типовой пакет deliverables по итогам проектирования РТК:
Состав пакета уточняют в договоре: для одного заказчика достаточно концепции и спецификации, для другого — полный комплект с расчётами и симуляцией. Важно, чтобы в КП было явно перечислено, что входит в проект, а что оплачивается отдельно.
Электронные версии 3D-модели и чертежей передают в согласованном формате, чтобы заказчик мог хранить документацию и использовать её при модернизации линии через несколько лет.
Документы привязывают к этапам интеграции промышленных роботов на площадке: проект без привязки к монтажу и пуску остаётся абстракцией.
Хорошая практика — указать в пакете ответственных за согласование каждого раздела со стороны заказчика и интегратора. Так проще уложиться в календарь и не затягивать проект из-за ожидания ответа по одному пункту.
Цена проектных работ не привязана только к «стоимости часа инженера». На бюджет влияют:
Сравнивать предложения интеграторов имеет смысл по одинаковому составу deliverables, а не только по строке «проектирование» в смете. Дешёвый проект без симуляции и без проработки захвата часто переносит затраты на этап монтажа.
Закладывают резерв на доработку после первых согласований: даже при полном пакете исходных данных на практике появляются уточнения по подаче, креплению или требованиям цеха. Прозрачный договор фиксирует, сколько итераций входит в цену.
На практике проектирование окупается сокращением переделок: один перенос монтажа из-за неверной компоновки может стоить дороже, чем полный инжиниринговый пакет на старте.
При сравнении КП запрашивают расшифровку: сколько часов заложено на моделирование, сколько на согласования, входит ли разработка логики PLC и проект безопасности или это отдельные строки.
Можно ли заказать только проектирование без поставки робота?
Да. Важно заранее определить, кто отвечает за пуск, доработки на площадке и достижение KPI после монтажа.
Обязательно ли 3D-моделирование?
Для простых ячеек с типовой укладкой иногда достаточно эскиза и расчёта. Для сложных траекторий, ограниченного пространства и нескольких SKU 3D и симуляция сильно снижают риски.
Чем проект РТК отличается от ТЗ на закупку?
Проект — инженерная проработка с компоновкой, моделью и логикой. ТЗ — формализованное задание для закупки и приёмки; часто ТЗ является одним из документов проекта.
Сколько длится проектирование?
Ориентир для одной ячейки — от 2 до 8 недель в зависимости от сложности и скорости согласований. Задержки чаще связаны с неполными исходными данными, чем с моделированием.
Что делать, если на этапе проекта выяснилось, что такт недостижим?
Корректируют концепцию: меняют тип робота, оснастку, требования к подаче или KPI. Это нормальный результат инжиниринга — лучше выяснить до закупки, чем на пуске.
Кто владеет исходниками 3D-модели после проекта?
Условия передачи прав и форматов файлов фиксируют в договоре. Заказчику обычно передают модель и чертежи для эксплуатации и последующих доработок линии.
Нужен ли заказчику штатный инженер на проектирование?
Желателен контактное лицо со знанием процесса для согласований. Полный штат проектировщиков на стороне заказчика не обязателен, если интегратор ведёт проект под ключ с прозрачными deliverables.
Можно ли начать монтаж до завершения проекта?
Иногда параллелят заказ длинно поставляемых позиций с финальными согласованиями, но монтаж без утверждённой компоновки и логики управления рискован: переделки на площадке обычно дороже, чем дополнительная неделя проектирования.
