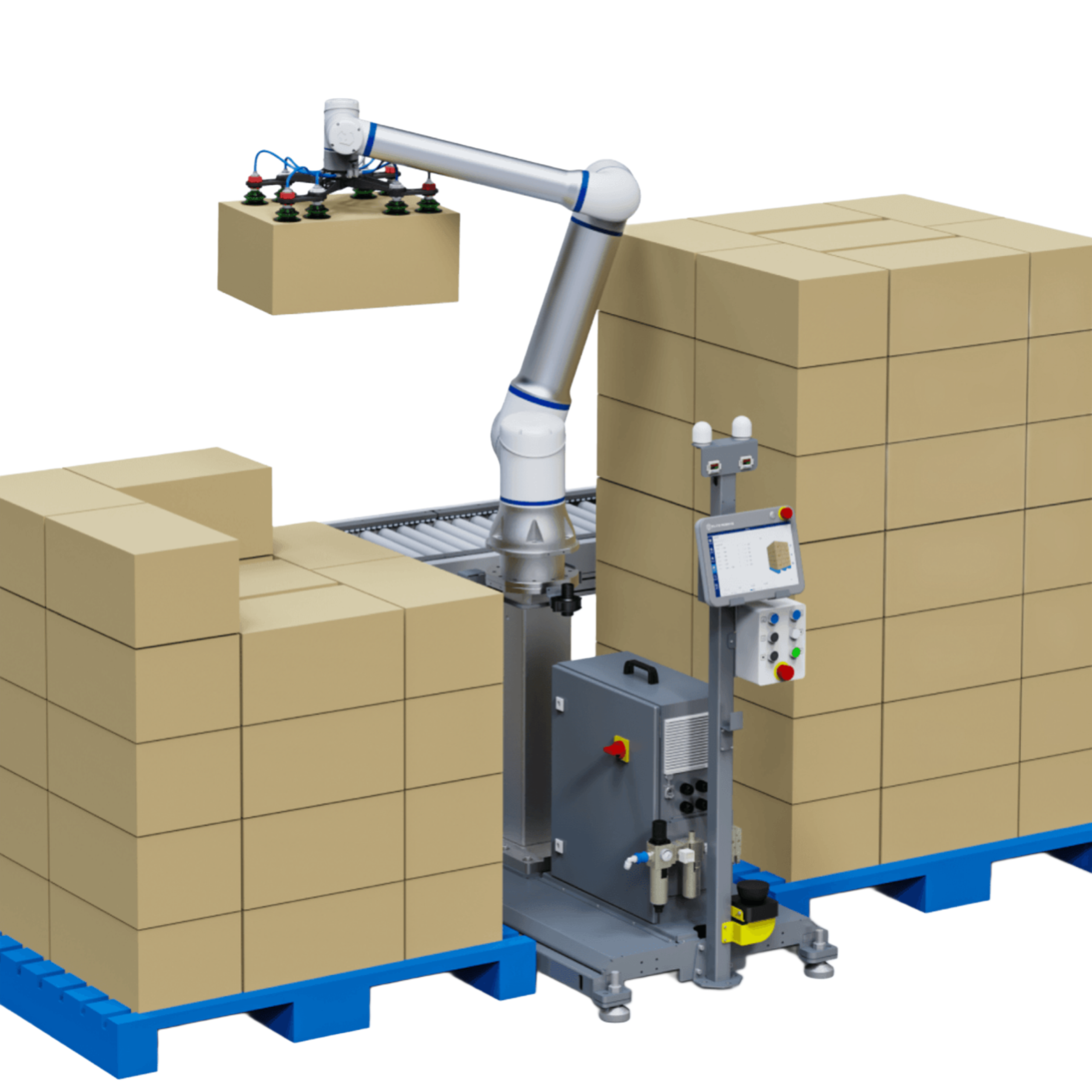

Станция паллетирования Elite Robots CP

Модульная станция паллетирования CP – универсальное решение для автоматической укладки и снятия паллет. Станция поддерживает разные конфигурации коботов и колонн, включая фиксированные и телескопические, и может работать с грузами до 30 кг. Система позволяет работать с одинарными и двойными захватами, обрабатывая до 14 коробок в минуту. Компактная модульная конструкция упрощает обслуживание и легко адаптируется под разные производственные задачи.

Основные технические характеристики:

30 кг

грузоп.

Elite robots

бренд

Китай

страна

Запросить КП

Основные параметры устройства

Технические характеристики

Параметр Значение

Грузоподъемность 20 кг

Радиус 1800 мм

Повторяемость ±0,1 мм

Ось 6

Максимальный размер поддона 1200 мм * 1200 мм

Максимальная высота штабелирования 2600 мм

Вес 430 кг

Параметр Значение

Грузоподъемность 25 кг

Радиус 1500 мм

Повторяемость ±0,8 мм

Ось 6

Максимальный размер поддона 1200 мм * 1000 мм

Максимальная высота штабелирования 2300 мм

Вес 428 кг

Параметр Значение

Грузоподъемность 30 кг

Радиус 1522 мм

Повторяемость ±0,1 мм

Ось 5

Максимальный размер поддона 1200 мм * 1000 мм

Максимальная высота штабелирования 2300 мм

Вес 400 кг

Параметр Значение

Грузоподъемность 20 кг

Радиус 1800 мм

Повторяемость ±0,1 мм

Ось 6

Максимальный размер поддона 1200 мм * 1200 мм

Максимальная высота штабелирования 1700 мм

Вес Вес

Параметр Значение

Грузоподъемность 25 кг

Радиус 1500 мм

Повторяемость ±0,8 мм

Ось 6

Максимальный размер поддона 1200 мм * 1000 мм

Максимальная высота штабелирования 1600 мм

Вес 380 кг

Параметр Значение

Грузоподъемность 30 кг

Радиус 1522 мм

Повторяемость ±0,1 мм

Ось 5

Максимальный размер поддона 1200 мм * 1000 мм

Максимальная высота штабелирования 1600 мм

Вес 380 кг

Параметр Значение

Тип AC

Порты ввода/вывода 24 DI, 24 DO (8 безопасных конфигураций DI/DO); 2 AI, 2 AO; 4 высокоскоростных DI

Питание входов/выходов 24В/3А (внутреннее), 6А (внешнее)

Связь RS485, Ethernet TCP/IP, Modbus TCP/RTU, Ethernet/IP slave, Profinet slave

Размер 505 мм x 257 мм x 462 мм

Степень защиты IP IP44

Вес 16 кг

Источник питания 100-240 В переменного тока, 50-60 Гц

Параметр Значение

Диапазон температур 0~50℃

Пиковая потребляемая мощность 2~3,5 кВт

Источник питания Однофазный 220VAC/110VAC 50~60Hz

Площадь основания 1400 мм x 1700 мм

Параметр Значение

Размер 301 мм x 232 мм x 54 мм

Размер экрана 12.1"

Разрешение 1280 x 800 пикселей

Степень защиты IP IP54

Вес 1,7 кг

Длина кабеля 5.5 м

Диапазон температур 0~50℃

Относительная влажность 5%-95% (без конденсации)

Материал Алюминий, пластик

Способ ввода Емкостный сенсорный экран

Параметр Значение

Размер 301 мм x 232 мм x 105 мм

Размер экрана 12.1"

Разрешение 1280 x 800 пикселей

Степень защиты IP IP54

Вес 1,8 кг

Длина кабеля 5,5 м

Диапазон температур 0~50℃

Относительная влажность 5%-95% (без конденсации)

Материал Алюминий, пластик, резина

Способ ввода Емкостный сенсорный экран, клавиша включения 3 режимов, клавиши переключения, функциональные клавиши

Что в коробке

Распаковка

Кобот

Коллаборативный робот CS620 (вес 60 кг; длина 1882 мм; опорная поверхность Ø240 мм), CS625 (58 кг; 1789 мм; Ø240 мм) или CS530H (58 кг; 1882 мм; Ø240 мм). Стандартный класс защиты IP65, с возможностью модернизации до IP68.

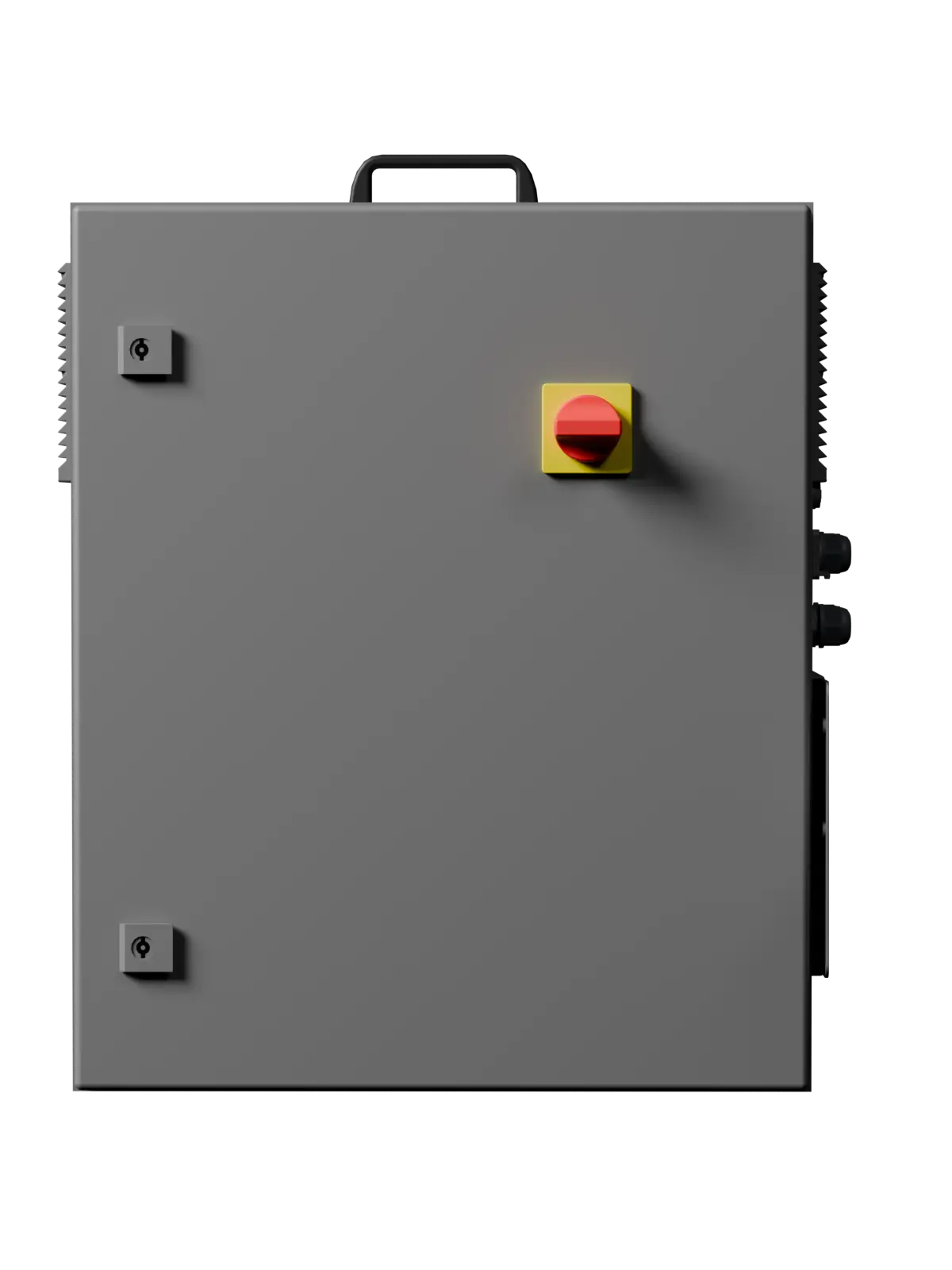

База и контроллеры

Решение для паллетирования серии CP построено по модульной концепции: оно предлагает выбор между базой с телескопической или фиксированной колонной и оснащено независимыми блоками управления манипулятором и системой, которые легко обслуживать.

Панель управления

В стандартный комплект кобота входит базовая панель управления ERP400 с защитой IP54, 12,1-дюймовым сенсорным экраном и кабелем длиной 5,5 м. Дополнительно доступна версия ERP400S с трёхрежимной кнопкой включения.
